Oriëntatie in de bergen

Het is belangrijk om in de bergen goed te weten waar je bent en waar je naartoe wilt. Er zijn verschillende manieren ter oriëntatie en navigatie in de bergen: kaarten, kompas, gps en online-routeplanners. We leggen je uit hoe je deze middelen kunt gebruiken om te navigeren.

Oriënteren in de bergen

Waar ben ik? Hoe moet ik verder? Wie deze twee vragen onderweg altijd kan beantwoorden, kan zich goed oriënteren. Ook op gemarkeerde routes is het belangrijk te weten waar je bent, bijvoorbeeld wanneer je bij slecht weer onverhoopt het pad hebt verlaten. Kun jij dan met een kompas bepalen waar je bent en hoe je verder moet navigeren? Het is belangrijk om in de bergen altijd een topografische kaart en een kompas mee te nemen, eventueel aangevuld met hoogtemeter en (telefoon met) gps. Zorg bovendien dat je weet hoe deze hulpmiddelen werken, zodat je ze, als het erop aankomt, kunt gebruiken om te oriënteren en navigeren.

Wandelkaarten en kaartlezen in de bergen

Van de oriëntatiemiddelen is de wandelkaart het belangrijkst. Bergsporters hebben topografische kaarten of daarvan afgeleide wandelkaarten nodig met een schaal van 1:25.000 of 1:50.000. Goed kunnen kaartlezen betekent dat je het kaartbeeld kunt vertalen naar hoe het terrein er in werkelijkheid uitziet en omgekeerd. Hiervoor moet je iets weten over schaal, coördinaten, legenda, hoogtelijnen en reliëf. Raadpleeg de kaart regelmatig en ‘richt’ hem aan de hand van wat je in het landschap ziet wanneer je nog niet goed genoeg kunt kaartlezen. Of peil met het kompas waar het noorden is en leg de bovenkant van de kaart in die richting, dan komt het kaartbeeld overeen met het terrein. Door onderweg telkens kaart en terrein te vergelijken, weet je waar je bent en is het eenvoudiger om vervolgens te navigeren.

Kaarten die laten zien waar je bent en waar je heen moet heb je natuurlijk ook op je telefoon, gps of horloge. Is een papieren kaart dan nog wel nodig? Ja, nog steeds. Een fysieke kaart biedt een veel beter overzicht van de hele route die je wilt lopen, je kan er aantekeningen op maken of alternatieven op uitstippelen en, jawel, een kaart heeft nooit een lege accu.

Kaartschaal

Een kaart met een schaal van 1:25.000 is ideaal voor bergsporters omdat deze het meeste detail en informatie bevat. Een centimeter op de kaart is 25.000 centimeter (250 meter) in het terrein. Oftewel: 4 centimeter op de kaart is 1 kilometer in het echt. Wie vooral goed gemarkeerde paden volgt, kan volstaan met kaarten met een schaal van 1:50.000. Die bevatten weliswaar minder details, maar beslaan een groter gebied. Kaarten met een schaal van 1:100.000 of groter zijn slechts geschikt als overzichtskaart. Ze zijn ongeschikt ter oriëntatie en navigatie tijdens het wandelen in de bergen.

Coördinaten

De bovenkant van een topografische kaart wijst altijd naar het noorden. Op de meeste moderne kaarten is een kilometerraster ingetekend, doorgaans een UTM-grid. Dat is een coördinatenstelsel gebaseerd op een kilometerindeling. Het kilometerraster vormt hokken van 1x1 kilometer: dat is handig voor een snelle inschatting van afstanden. Sommige kaarten bevatten tevens een geografisch coördinatenstelsel. Als je voor de oriëntatie en navigatie een gps gebruikt, moet je het grid van de kaart in het apparaat invoeren om je precieze positie te bepalen.

Van de oriëntatiemiddelen is de kaart het belangrijkst. Bergsporters hebben topografische kaarten of daarvan afgeleide wandelkaarten nodig met een schaal van 1:25.000 of 1:50.000.

Legenda

In de legenda worden de cartografische tekens, kleuren en symbolen verklaard. De legenda staat meestal op de kaart of wordt als bijlage geleverd (o.a. bij de Zwitserse topokaarten). Het is nuttig om de legenda door te nemen, zodat je weet hoe de landschapskenmerken worden weergegeven. Denk aan rivieren, rotsen, geulen, grotten, bossen, huizen en ruïnes. Let op het jaartal dat aangeeft wanneer de kaart is bijgewerkt, want op oude kaarten kan de stand van sneeuwvelden en gletsjers afwijken van de actuele situatie.

Hoogtelijnen en reliëf

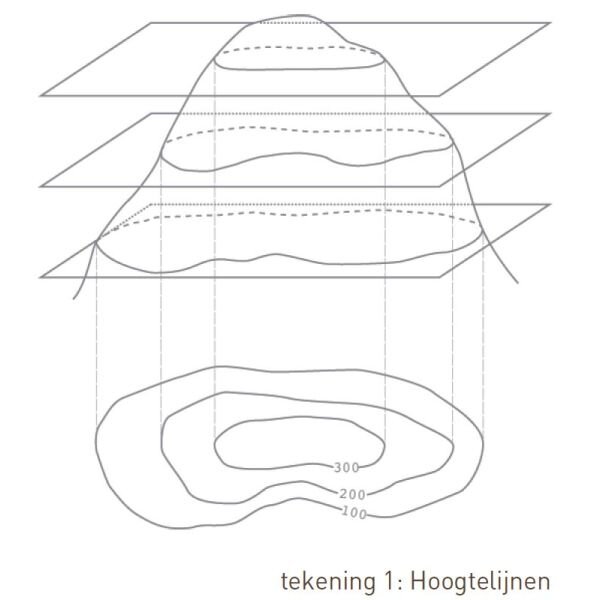

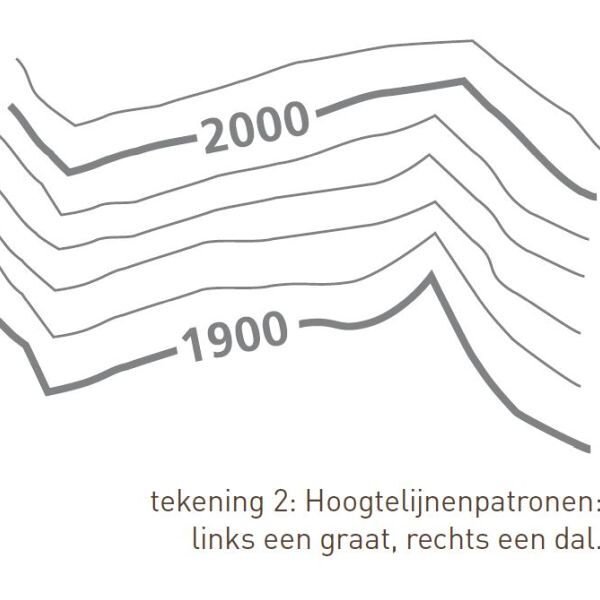

Om op een platte kaart het reliëf en de hoogte te kunnen weergeven, worden hoogtelijnen ingetekend. Ook worden soms schaduwen toegevoegd om een driedimensionaal effect te creëren. Herkenbare punten zoals pasovergangen en bergtoppen hebben een hoogteaanduiding. Hoogtelijnen verbinden punten met dezelfde hoogte, deze staan op de kaart als doorgaande lijnen. Het verloop van de hoogtelijnen schetst de aard van het terrein, waardoor je kammen, geulen, plateaus en steile wanden kunt herkennen. De afstand tussen de hoogtelijnen bepaalt de steilte van het terrein: hoe dichter ze bij elkaar staan, hoe steiler het is. Als je regelmatig met kaart de bergen intrekt, leer je de steilte in te schatten. Op Zwitserse en Oostenrijkse kaarten is de afstand meestal 20 meter, en op de Franse IGN kaarten 10 meter. Maar het kan ook 50 meter zijn. In dit laatste geval zijn hoogteverschillen van minder dan 50 meter niet weergegeven, wat het oriënteren lastig kan maken. Hoeveel de afstand tussen de hoogtelijnen bedraagt, staat meestal in de legenda of op de kaartrand. Elke vijfde hoogtelijn (100-meter-lijn als elke hoogtelijn 20 meter aangeeft) is iets dikker gedrukt en heeft een hoogtegetal. De onderzijde van dit getal wijst altijd naar het dal, zodat je weet wat onder en boven is. Met een gradenboog of een hellingmeter kun je de steilte van het terrein meten.

Neem je ook in het digitale tijdperk nog een analoge bergkaart mee? Ja! In dit artikel leggen we je uit waarom je altijd een wandelkaart bij je moet hebben en dus moet kunnen kaartlezen.

Navigeren met kompas

Met een kompas bepaal je waar het noorden is. De kompasnaald is een magneet die naar het magnetische noorden wijst. Rond de naald zit een ring (kompasroos), die gedraaid kan worden. Hierop zijn de richtingen weergegeven in een cirkel van 360 graden: noord = 0/360°, oost = 90°, zuid = 180° en west = 270°. Voor bergsporters zijn twee soorten kompassen geschikt: een spiegel- en een plaatkompas. Het spiegelkompas heeft een opklapbaar spiegeltje en een vizier waarmee je nauwkeurig kunt peilen. Bij het plaat- of liniaalkompas zit het kompas op een doorzichtige plaat, zodat je het op de kaart kunt leggen om koersen uit te zetten. Een eenvoudig en goedkoop plaatkompas volstaat meestal in de Alpen.

Verschil geografisch en magnetisch noorden

Een kompas geeft het magnetische noorden aan. Dat kan een stuk afwijken van het geografische of ‘ware’ noorden, afhankelijk van je positie op aarde. Het verschil hiertussen heet declinatie. De declinatie staat doorgaans op de topokaart en moet bij de kompaskoers worden opgeteld of afgetrokken, maar in de Alpen is de declinatie verwaarloosbaar klein. De declinatie verandert jaarlijks, gebruik daarom in gebieden met een grote declinatie een zo recent mogelijke kaart. Om de finesses van kaart en kompas te leren, zijn een goed instructieboek en/of een praktijkcursus onontbeerlijk, evenals veel praktijkervaring in de bergen.

Belangrijk: houd het kompas bij het peilen en aflezen altijd zo dat de N van de windroos bij de kompasnaald staat. Bij het gebruik op de kaart, als je een tocht uitstippelt, heb je daarentegen niets met de kompasnaald te maken en zorg je altijd dat de N van de windroos naar de bovenkant (het noorden) van de kaart wijst.

Wandelen op kompaskoers (navigatie)

Met het kompas kun je vanaf een bekend punt een bepaalde kompaskoers lopen, die je hebt verkregen uit een routebeschrijving of uit een van tevoren opgesteld routeschema.

Looprichting bepalen

Met het kompas kun je op de kaart de richting bepalen tussen twee bekende punten. Zo kun je met een kompas bijvoorbeeld navigeren vanaf een bergpas naar een hut, die door dichte mist niet te zien is. Je bepaalt met het kompas op de kaart de richting en volgt de gevonden koers naar de hut.

Peilen en plaatsbepaling

Vanaf een bekend punt kun je met het kompas een onbekende bergtop peilen. Je kunt die koers overbrengen op de kaart en zo aflezen welke top het is. Andersom kun je ook aan de hand van een of twee bekende punten in het terrein bepalen waar je bent. Dit wordt positiebepaling door kruispeiling genoemd.

Hoogtemeter

Een hoogtemeter is een goede aanvulling op kaart en kompas, vooral bij slecht weer. Een hoogtemeter meet de luchtdruk, die niet alleen door de hoogte maar ook door de temperatuur en het weer wordt bepaald. Een goede hoogtemeter is temperatuurgecorrigeerd, maar door wijzigingen in de luchtdruk ten gevolge van het weer moet je hem onderweg regelmatig ijken. Een hoogtemeter is ook heel handig als barometer te gebruiken. Voorbeeld: wanneer je na een nacht in de hut volgens de hoogtemeter 150 meter bent ‘gestegen’, betekent dit dat de luchtdruk flink is gedaald. Een daling van de luchtdruk kondigt meestal een weersverslechtering aan. Let op: er zijn hoogtemeters op een gps die alleen bij goede satellietontvangst werken.

Oriëntatie en navigatie met gps

Het global positioning system (gps) is een navigatiesysteem dat met behulp van satellieten exact kan aangeven waar je bent. Een gps op je telefoon, horloge of als apart apparaat is een nuttige aanvulling op kaart en kompas, zowel ter oriëntatie als navigatie. Bij eenvoudig gebruik van een gps zie je waar je bent, kun je de plaats overbrengen op de kaart en maakt de gps de gewandelde route als ‘kruimelspoor’ (track) zichtbaar. In geval van nood kun je de route terug volgen. Ook kun je vrij eenvoudig de coördinaten van een hut invoeren, zodat je deze bij slecht weer gemakkelijk kunt vinden.

Het is tegenwoordig niet meer zo lastig om een gps te gebruiken bij het voorbereiden van routes en de navigatie op die routes in het terrein. De meeste gps-apparaten kunnen geladen worden met topografische kaarten en zijn daarmee bijzonder geschikt voor de bergsport.

Er kleven enkele nadelen aan het gebruik van een gps in de bergen:

  • Omringende hoge bergen kunnen de ontvangst van satellieten belemmeren.
  • Je bent afhankelijk van batterijen.
  • Een gps kan voor schijnveiligheid zorgen: de gps geeft weliswaar perfect koers en afstand naar het volgende waypoint of de hut aan, maar vertelt niet of er onderweg een diepe kloof of een niet passeerbare bergbeek is. Voor veilige navigatie met gps is het daarom essentieel om ook een gedetailleerde kaart mee te nemen.

Meer leren over navigeren met kaart, kompas en GPS? Ga dan mee op workshop van Bergsportreizen in de Ardennen. Je leert de verschillende hulpmiddelen gebruiken, zodat je goed voorbereid op pad kunt in de bergen.

GPS, deel 1GPS, deel 2

Navigatie met de Tochtenwiki-app

Ook met de Tochtenwiki-app kun je goed bepalen waar je bent en waar je heen moet. Via een GPS-signaal wordt je positie aangegeven op een kaartje op je telefoon. Hiervoor heb je internet nodig. Met Pro en Pro+ kunnen alle kaartproducten en -inhoud via de app offline op je mobiel worden opgeslagen, waardoor ze altijd beschikbaar zijn en je dus ook offline kunt navigeren. Het is echter niet raadzaam de app als enige oriëntatietool te gebruiken vanwege de batterijduur van je telefoon en matig internetbereik. Toch kan de app een waardevolle toevoeging zijn om je te oriënteren, en bij de tochtenplanning en navigatie.
